Лазерный профилерез ЧПУ SEKIRUS P2607M-1501500-AR-X5
SEKIRUS - только надежные машины с 2017 года
Эффективные решения для производства
Сервисная служба 24/7
Гарантия производителя и постгарантийная поддержка
Обучение Вашего персонала работе на станках
Удобные способы финансирования, лизинг, рассрочка

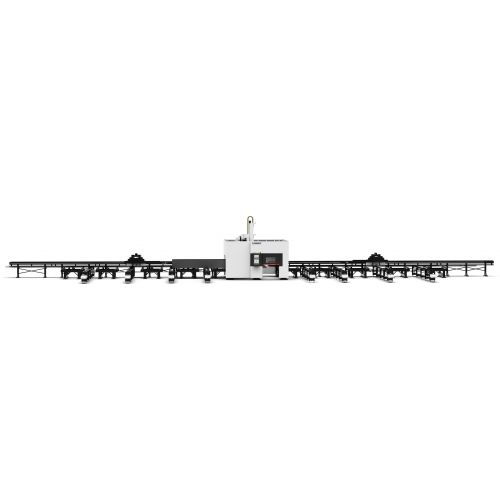

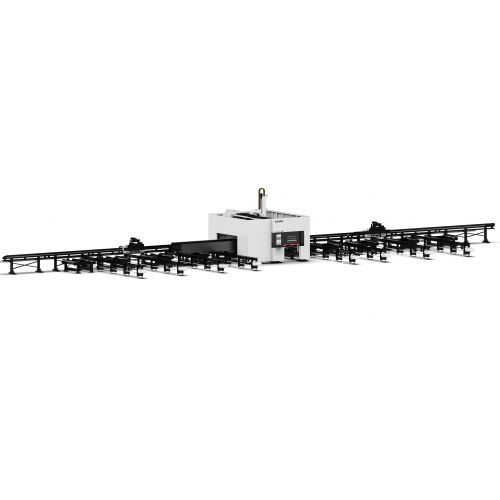

Лазерный профилерез ЧПУ SEKIRUS P2607M-1501500-AR-X5 c лазерным источником 12 000Вт и 20 000Вт предназначен для раскроя профиля шириной 1200мм, высотой 600мм, длиной до 15200 мм и толщиной до 40 мм. Максимальный вес обрабатываемой заготовки 5000 кг. Данный станок может быть оснащен системами автозагрузки и автоматической выгрузки.
Рабочий процесс
- Заготовка перемещается на падающий стол с помощью мостового крана. Три измерительных цилиндра устанавливают заготовку в нужное положение и автоматически зажимают её. Профиль автоматически выталкивается в область позиционирующего колеса с помощью гидравлического бокового толкающего устройства.
- Гидравлическое давление автоматически активируется для зажима профиля и профиль автоматически транспортируется в зону резки через систему управления.
- Система устройств бокового давления профиля и прижимов запускается системой ЧПУ.
- Использование интерфейса сенсорного экрана промышленной системы с трехмерным графическим просмотром для наблюдения за траекторией резки.
- Программа запускает процесс резки.
- Автоматическое завершение процесса резки.
Основные узлы станка
Оборудование в основном состоит из лазерного источника, лазерной режущей головки, системы защиты, электрической система, системы резки, системы воздушного контура, системы смазки, системы охлаждения.
Секция основной рамы: Основная часть станка состоит из головы, двойной портальной колонны, фермы, системы подачи, рабочий стол и другие части, которые являются основным компонентом всего станка для лазерной резки.
Авто-загрузка и авто-выгрузка
Технические характеристики
|
№ |
Параметры |
||||
|
1 |
Пределы обработки станка |
Макс. Высота профиля |
600мм |
||
|
Макс. Ширина профиля |
1200мм |
||||
|
Макс. Длина профиля |
15200мм |
||||
|
Макс. Толщина металла |
40мм |
||||
|
2 |
Х-ось |
Дальность хода |
2100мм |
||
|
Скорость движения |
50м/мин |
||||
|
3 |
Y-ось |
Дальность хода |
1900мм |
||
|
Скорость движения |
90м/мин |
||||
|
4 |
Z-ось |
Дальность хода |
1040мм |
||
|
Скорость движения |
50м/мин |
||||
|
5 |
U-ось |
Дальность хода |
От -65мм до +50мм |
||
|
Скорость движения |
400мм/сек |
||||
|
6 |
X,Y,Z,U - оси |
Ускорение |
1,5G |
||
|
Точность позиционирования |
±0,03мм |
||||
|
Точность повторения |
±0,05мм |
||||
|
7 |
Горизонтальная ось вращения Режущей головы: Угол поворота / точность вращения |
±90°/ 30 угловых секунд |
|||
|
8 |
Вертикальная ось вращения Режущей головы: Угол поворота / точность вращения |
±45°/ 30 угловых секунд |
|||
|
9 |
Диапазон углов снятия фаски |
±45° |
|||
|
10 |
Диапазон ширины наклона скоса |
≤45mm |
|||
|
11 |
Минимальный остаток профиля |
0 мм |
|||
|
12 |
Авто-загрузка |
Погрузочная площадка + Транспортировочная тележка + конвейерные ролики + подающие зажимы |
|||
|
13 |
Авто-выгрузка |
Разгрузочная площадка + Транспортировочная тележка + конвейерные ролики + подающие зажимы |
|||
|
14 |
Авто-загрузка и авто-выгрузка |
Длина погрузки профиля |
3000-15200мм |
||
|
Длина выгрузки профиля |
3000-15200мм |
||||
|
Диапазон размеров загрузки |
1200*600мм |
||||
|
Макс. Вес профиля |
До 5000кг |
||||
Конфигурация станка
|
№ |
Наименование |
Параметр |
|
1 |
Сервомоторы и драйверы |
Innovance |
|
2 |
Редуктор скорости сервопривода |
Motovario |
|
3 |
Линейные направляющие |
HIWIN |
|
4 |
Шарико-винтовая пара |
HIWIN |
|
5 |
Реечная шестерня |
Высокоточная, винтовая |
|
6 |
Лазерная голова |
OSPRI |
|
7 |
Пневматические компоненты (цилиндр, электромагнитные клапана, эл. Пропорциональные клапана, обратный клапан, дроссельные заслонки и т.д. |
SMC |
|
8 |
Электрические компоненты (бесконтактные выключатели, автомат. Выключатели, кнопки, лете и т.д.) |
SCHEIDER |
|
9 |
Стабилизатор напряжения |
Wenfeng или Xin bao rack |
|
10 |
Электрический шкаф управления |
SEKIRUS |
|
11 |
Система ЧПУ станка |
FSCUT 5000 |
|
12 |
Вентилятор для удаления пыли |
+ |
|
13 |
Воздушный компрессор |
+ |
|
14 |
Ресивер, осушитель, фильтра |
+ |
|
15 |
Чиллер охлаждения |
SEKIRUS CFLB |
|
16 |
Защитные барьеры безопасности |
Забор 1,5 метров |
|
17 |
Автоматическая смазка узлов X,Y,Z |
+ |
|
19 |
Класс защиты блоков питания |
IP54 |
|
20 |
Подключение станка |
380W |
|
21 |
НАГРУЗКА НА ОДНУ СЕРВООПОРУ |
≤330кг |
|
22 |
Электропотребление станка |
45кВт |
|
23 |
Габариты станка |
42,5м*4,4м*4,3м |
|
25 |
Вес станка (без доп оборудования) |
22 тонны |
