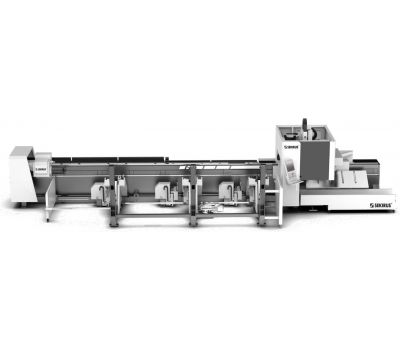

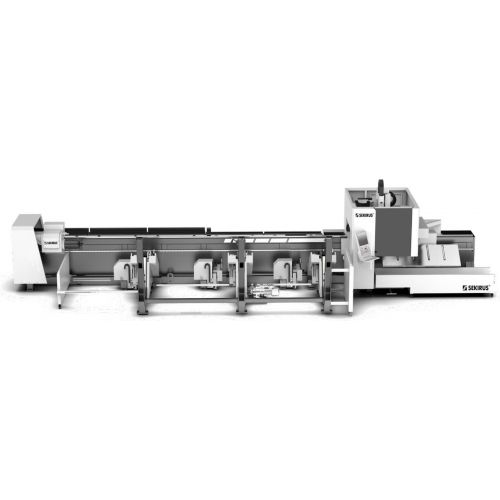

Станок для лазерной резки труб SEKIRUS P2606M 12600LSF-SВ с функцией сверления и нарезания резьбы
-500x500-product_popup.jpg "Станок для лазерной резки труб SEKIRUS P2606M 12600LSF-SВ с функцией сверления и нарезания резьбы")
-500x500-product_popup.jpg "Станок для лазерной резки труб SEKIRUS P2606M 12600LSF-SВ с функцией сверления и нарезания резьбы")
-500x500-product_popup.jpg "Станок для лазерной резки труб SEKIRUS P2606M 12600LSF-SВ с функцией сверления и нарезания резьбы")
-500x500-product_popup.jpg "Станок для лазерной резки труб SEKIRUS P2606M 12600LSF-SВ с функцией сверления и нарезания резьбы")
-500x500-product_popup.jpg "Станок для лазерной резки труб SEKIRUS P2606M 12600LSF-SВ с функцией сверления и нарезания резьбы")
-500x500-product_popup.jpg "Станок для лазерной резки труб SEKIRUS P2606M 12600LSF-SВ с функцией сверления и нарезания резьбы")
-500x500-product_popup.jpg "Станок для лазерной резки труб SEKIRUS P2606M 12600LSF-SВ с функцией сверления и нарезания резьбы")
-500x500-product_popup.jpg "Станок для лазерной резки труб SEKIRUS P2606M 12600LSF-SВ с функцией сверления и нарезания резьбы")
SEKIRUS - только надежные машины с 2017 года
Эффективные решения для производства
Сервисная служба 24/7
Гарантия производителя и постгарантийная поддержка
Обучение Вашего персонала работе на станках
Удобные способы финансирования, лизинг, рассрочка
Лазерный ЧПУ станок для лазерной резки трубы и профиля может оснащаться шпинделем для сверления и нарезания резьбы, а также дополнительной осью для резки под углом 45 градусов и системой поиска сварного шва. Подходит для лазерной резки труб диаметром до 115 мм, сечением 115*115 мм, 80*80 мм.
- Высокая точность (до ±0,1 мм) и чистота реза благодаря волоконному лазеру.
- Поддержка различных форм сечения: круглые, квадратные, прямоугольные трубы, швеллеры, уголки.
Дополнительные технологические модули
- Шпиндель для сверления и нарезания резьбы – позволяет выполнять комплексную обработку без перестановки заготовки.
- 4-я ось с поворотным устройством – резка под углом до 45° (опционально до 60°).
- Система автоматического поиска сварного шва – повышает точность обработки сварных труб
Применение
- Производство металлоконструкций, перил, каркасов.
- Автомобилестроение, судостроение, строительные конструкции.
- Изготовление сложных узлов с комбинированной обработкой (резка + сверление + фаска).
Преимущества для клиента
- Снижение затрат – объединение резки, сверления и фасок в одну операцию.
- Уменьшение брака – точное позиционирование шва и углов реза.
- Универсальность – обработка нержавеющей стали, алюминия, черных металлов.
Идеальное решение для производителей, которым нужна
- Замена плазменных/гидроабразивных установок на более точные.
- Комплексная обработка труб без ручных операций.
- Готовность к Industry 4.0 (подключение к MES-системам).
Типы патронов
Конфигурация
|
ЛАЗЕРНЫЙ ИСТОЧНИК |
SEKIRUS SFL |
|
ЛАЗЕРНАЯ ГОЛОВКА |
Boci BLT 310T |
|
СИСТЕМА ЧПУ |
TubePro |
|
ПЕРЕДНИЙ ПАТРОН |
ПОЛНОХОДНЫЙ ПНЕВМАТИЧЕСКИЙ ПАТРОН |
|
ЗАДНИЙ ПАТРОН |
ПОЛНОХОДНЫЙ ПНЕВМАТИЧЕСКИЙ ПАТРОН |
|
КОРПУС МАШИНЫ |
SEKIRUS |
|
ЭЛЕКТРИЧЕСКАЯ ЧАСТЬ |
SCHNEIDER и CHINT |
|
ПНЕВМАТИЧЕСКАЯ ЧАСТЬ |
SMC |
|
РЕЛЬСОВЫ НАПРАВЛЯЮЩИЕ |
HIWIN |
|
КОСОЗУБАЯ РЕЙКА |
YYC |
|
СЕРВОДВИГАТЕЛЬ И ДРАЙВЕР |
Inovance （ETHERNET ） |
|
РЕДУКТОР |
MOTOREDUCER/SHIMPO |
|
ОТВЕТНАЯ ЧАСТЬ |
СЕРВОПАНЕЛЬ ПЛАВАЮЩАЯ |
|
ПОДДЕРЖКА ТРУБЫ |
СЕРВООПОРА |
|
O2 КЛАПАН ДАВЛЕНИЯ ВОЗДУХА |
SMC |
|
ВОДЯНОЙ ЧИЛЛЕР |
SEKIRUS |
|
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ДЛЯ НЕСТИНГА |
TubesT ЛИЦЕНЗИЯ (автоматическая раскладка, 3D моделирование реза) |
|
СИСТЕМА УПРАВЛЕНИЯ |
FSCUT5000B |
|
АВТОЗАГРУЗКА |
БУНКЕРНАЯ |
|
АВТОВЫГРУЗКА |
- |
Технические характеристики
|
МАКСИМАЛЬНАЯ ДЛИНА ТРУБЫ |
≤6200 мм |
|
ОБЩАЯ МОЩНОСТЬ ПОТРЕБЛЕНИЯ |
≤ 65 кВт |
|
НЕ ОБРАБОТАННЫЙ ОСТАТОК (ОТХОД ТРУБЫ) |
150мм |
|
ОСЬ Y (ЗАГРУЗКА СТАНКА) |
7400 мм |
|
ОСЬ Y (ГОТОВОЕ ИЗДЕЛИЕ) |
3000 мм |
|
ОСЬ X |
760 мм |
|
ОСЬ Z |
250 мм |
|
X、Y ТОЧНОСТЬ ПОЗИЦИОНИРОВАНИЯ |
±0.05mm |
|
X、Y ТОЧНОСТЬ ПОВТОРЕНИЯ ПОЛОЖЕНИЯ |
±0.05 |
|
ОТВЕТНАЯ ЧАСТЬ |
4500 мм |
|
ОПОРА ТРУБЫ НА РЕЖУЩЕЙ ЧАСТИ |
УСИЛЕННЫЕ СЕРВООПОРЫ |
|
ПОДДЕРЖКА ТРУБ НА ОТВЕТНОЙ ЧАСТИ |
СЕРВООПОРЫ НЕЗАВИСИМЫЕ ПЛАВАЮЩИЕ |
|
МАКСИМАЛЬНЫЙ ДИАМЕТР ТРУБЫ |
КВАДРАТНЫЕ И КРУГЛЫЕ 15-120mm |
|
МОЩНОСТЬ ЛАЗЕРА |
3000 Вт |
|
ВЕС СТАНКА |
≤ 6 500 кг. |
|
ЭЛЕКТРОПИТАНИЕ |
380v50Hz±10% |
|
МАКСИМАЛЬНАЯ СКОРОСТЬ G |
1.5 G |
|
МАКСИМАЛЬНАЯ НАГРУЗКА НА ПАТРОН |
120 кг |
|
НАГРУЗКА НА ОДНУ СЕРВООПОРУ |
≤ 75 кг |
|
МАКСИМАЛЬНАЯ СКОРОСТЬ ВРАЩЕНИЯ |
300 об/мин |
|
СИСТЕМА УПРАВЛЕНИЯ |
FSCUT5000B |
|
ВСПОМОГАТЕЛЬНЫЙ ГАЗ |
O2、N2、ВОЗДУХ |
|
Габариты станка (Д*Ш*В) |
11728х5168х2450мм |
|
КРЕПЛЕНИЕ ПАТРОНОВ |
Горизонтальное |
