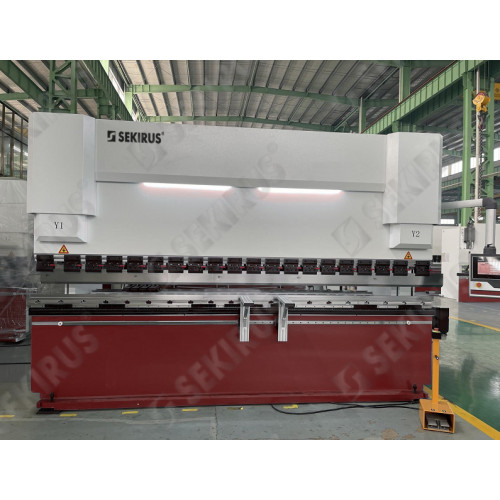

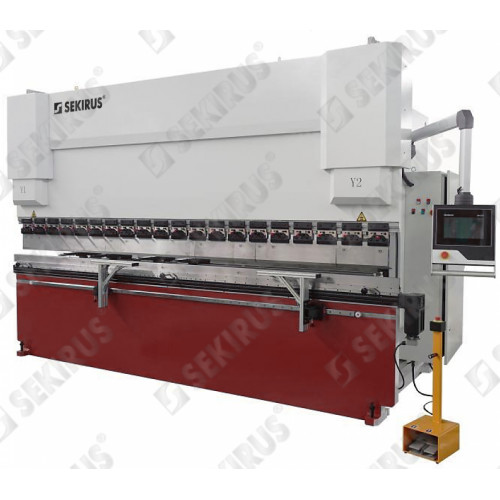

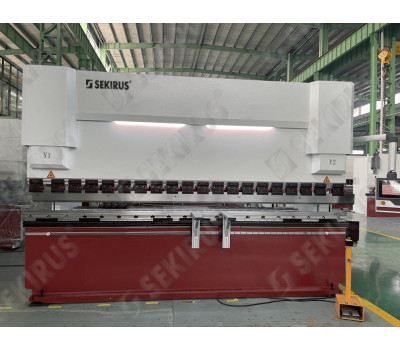

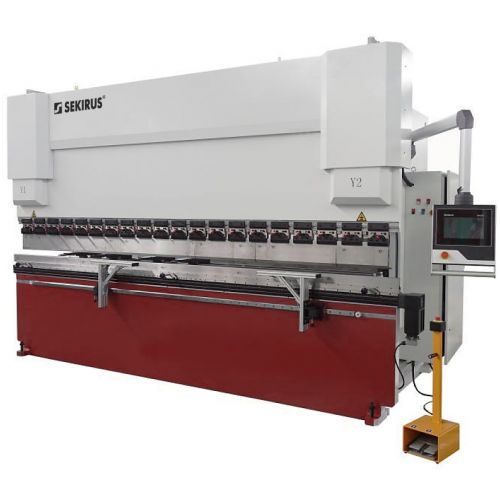

Листогибочный станок с ЧПУ SEKIRUS P18325M-320/4100

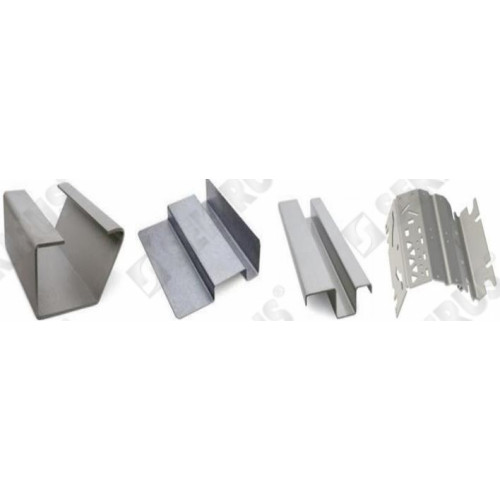

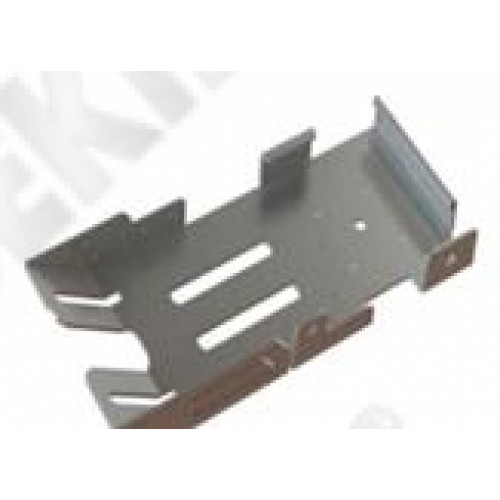

Листогибочный станок с ЧПУ SEKIRUS P18325M-320/4100 предназначен для гибки листового металла толщиной до 4 мм и длиной до 4100 мм.

Особенности и преимущества

• Цельносварная стальная станина станка проходит термическую обработку для снятия внутренних напряжений и обеспечения высокой механической прочности и жесткости;

• Стабильный и надежный гидравлический привод;

• Стандартная система ЧПУ с поддержкой 6-ти осей (X, Y1, Y2, R, Z1, Z2);

• Механическая система компенсации прогиба;

• Станок оснащен импортными линейными направляющими и шарико-винтовой передачей для обеспечения высокой точности позиционирования;

• Ножная педаль с кнопкой аварийного останова;

• Меньшее электропотребление;

• Низкий уровень шума и плавная обработка;

• Быстрая гибка деталей небольшого размера;

• Точность позиционирования 0,01 мм, точность повторного позиционирования 0,01 мм, точность гибки ≤0,5°.




Инновационная конструкция верхнего ползуна с 4-мя рельсовыми направляющими обеспечивает более высокую точность и продлевает срок службы механизма. Весь корпус оборудования прошел термическую обработку и обработку шлифованием. (Стандартные модели, представленные на рынке, имеют 2 рельсовых направляющих).

Электрогидравлическая синхронизация

Технические характеристики

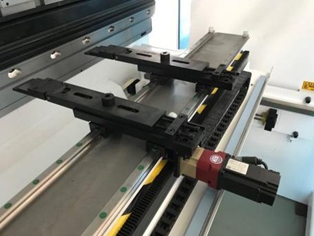

Задний упор

Оси Х, R, Z1 и Z2 оснащены прецизионными линейными направляющими и шарико-винтовой передачей и контролируются системой ЧПУ.

Система компенсации прогиба

В процессе гибки листа система ЧПУ контролирует величину прогиба рабочего стола и, в случае обнаружения частичной нагрузки станка, выполняет эффективную компенсацию прогиба для обеспечения одинакового угла гибки по всей длине заготовки.

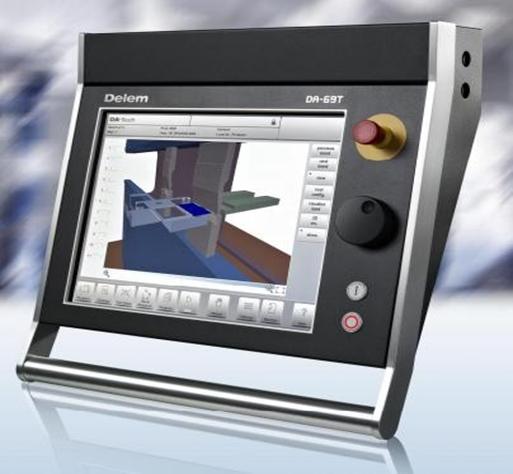

Система управления DELEM DA69T

• Объем памяти 2 Гб;

• Ускорение 3D-графики;

• Стандартные опции ОС Windows;

• Кнопка аварийного останова;

• Встроенная ОЕМ-панель;

• Порт USB;

• Автономное программное обеспечение;

• Высокое разрешение 1280×1024, глубина цвета 32 бит.

Гидравлическая система

Встроенная гидравлическая система Rexroth (Германия) с меньшим количеством соединительных трубок позволяет избежать риска утечки масла и повышает стабильность работы станка, а также делает его внешний вид простым и аккуратным.

Шестеренный насос ECKERLE имеет встроенную защиту от перегрузок и может работать длительное время в условиях высоких нагрузок. Гарантированное отсутствие утечек в гидравлической системе обеспечивает стабильность, надежность и высокую точность обработки.

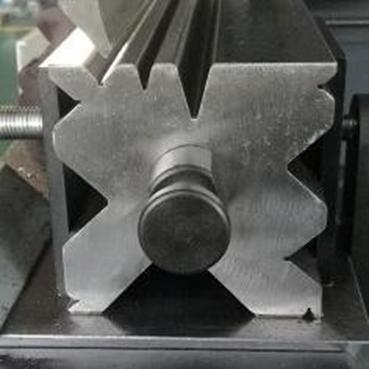

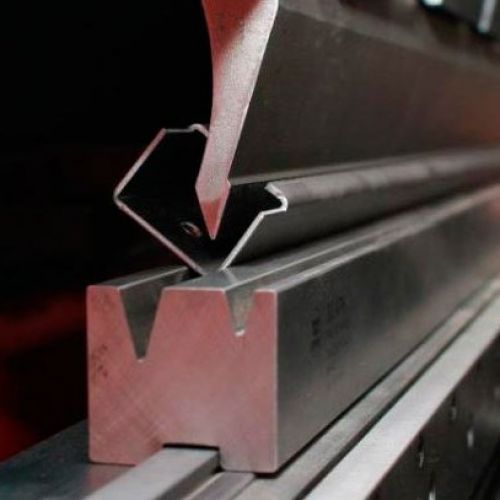

Матрицы и пуансоны

Станок оснащен стандартным комплектом пуансонов с сегментами различной длины для удовлетворения различных технологических потребностей. Общая высота пуансона 150 мм.

Так же в комплект поставки входит стандартная нижняя 2V-матрица (по требованию заказчика тип матрицы может быть изменен).

Механические детали

Низкий уровень шума и стабильное рабочее состояние.

Обтекаемый дизайн, цельносварный корпус, термически обработанный для снятия внутренних напряжений. Прочная и жесткая конструкция станка.

Станина обрабатывается на импортном расточно-фрезерном станке за один установ для обеспечения параллельности и вертикальности каждой рабочей поверхности.

Двойная компенсация прогиба: рабочая балка оснащена клиновой системой компенсации, а рабочий стол оборудован механическим компенсирующим устройством, обеспечивающим коррекцию без слепых зон.

Быстрозажимное устройство

Позволяет легко и быстро снять и установить гибочный инструмент.

Основные компоненты

• Контроллер: DELEM DA69T (Нидерланды);

• Серводвигатель ESTUN Оси X, R (Китай);

• Сервопривод ESTUN Оси X, R (Китай);

• Главный двигатель: WNM (Китай);

• Синхронизирующий клапан с замкнутым контуром REXROTH (Германия);

• Электромагнитный клапан REXROTH (Германия);

• Шестеренный насос высокого давления ECKERLE (Германия);

• Фитинги для труб EMB (Германия);

• Рельсовые направляющие и шарико-винтовая передача HIWIN, TBI, PMI (Тайвань, Китай);

• Электронные компоненты: SCHNEIDER (Франция);

• Гидравлический цилиндр HEYAN (Китай);

• Комплект матриц и пуансонов LIYUAN (Китай);

• Система компенсации прогиба LIYUAN (Китай);

• Быстрозажимное устройство Pushi (Китай);

• Передняя опора (Китай);

• Оптическая линейка FAGOR (Испания);

• Передвижная ножная педаль.
