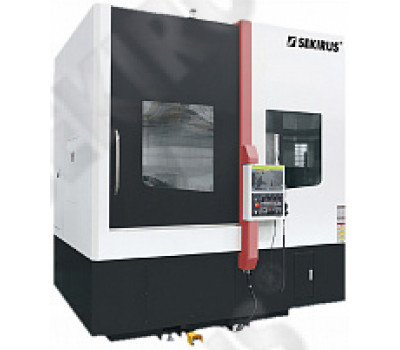

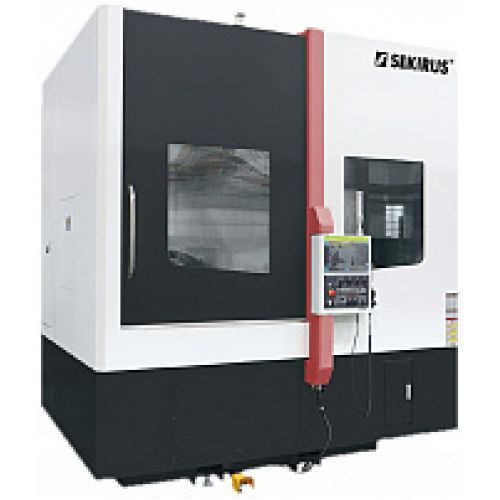

Токарный станок с ЧПУ SEKIRUS P4041M-850GVL
SEKIRUS - только надежные машины с 2017 года
Эффективные решения для производства
Сервисная служба 24/7
Гарантия производителя и постгарантийная поддержка
Обучение Вашего персонала работе на станках
Удобные способы финансирования, лизинг, рассрочка
Токарный станок с ЧПУ SEKIRUS P4041M-850GVL подходит для обработки металлов длиной до 850 мм, шириной до 760 мм и высотой до 500 мм.
Технические характеристики
|
|
ПАРАМЕТР |
ЗНАЧЕНИЕ |
|
|
Модель |
SEKIRUS P4041M-850GVL |
|
Параметры шпинделя |
Головка шпинделя |
A2-11 мм |
|
Максимальная скорость вращения |
1500 об/мин |
|
|
Максимальный крутящий момент |
2600 Н·м |
|
|
Мощность |
18,5/22,0 кВт |
|
|
Диаметр зажимного патрона |
530 мм |
|
|
Диаметр переднего подшипника |
180 мм |
|
|
Скорость вращения |
72 - 1500 об/мин |
|
|
Зона обработки |
Макс. диаметр над станиной |
900 мм |
|
Макс. диаметр обработки |
850 мм |
|
|
Макс. высота обработки |
760 мм |
|
|
Стандартный диаметр обработки |
500 мм |
|
|
Диапазон хода по оси X |
540 мм |
|
|
Диапазон хода по оси Z |
780 мм |
|
|
Система ЧПУ |
|
FANUC 0i TF PLUS 1 |
|
Параметры двигателя |
Привод оси X |
αiF12 |
|
Привод оси Y |
αiF30 |
|
|
Двигатель шпинделя |
αilP40 |
|
|
Параметры подачи |
Быстрая подача по оси X |
20 м/мин |
|
Быстрая подача по оси Z |
20 м/мин |
|
|
Осевая нагрузка |
45 Н·м |
|
|
Параметры точности |
Точность позиционирования (X/Z) |
0.008 мм / 0.008 мм |
|
Точность повторного позиционирования (X/Z) |
0.005 мм / 0.005 мм |
|
|
Количество инструментов в револьверной головке |
12 |
|
|
Размер инструмента |
□ 32 мм / Ø 50 мм |
|
|
Габаритные размеры (включая цепной стружкоудалитель) |
3600×2550×3770 мм |
|
|
Вес станка |
9600 кг |
|
Комплект поставки
|
№ |
НАИМЕНОВАНИЕ |
КОЛ-ВО |
ПРИМЕЧАНИЯ |
|
|
|
|
|
|
1 |
Система ЧПУ FANUC Oi-TF PLUS 1 |
1 |
|
|
2 |
Гидравлическая револьверная головка |
1 |
|
|
3 |
Система вентиляции |
1 |
|
|
4 |
Автоматическая система смазки |
1 |
|
|
5 |
Трехцветный световой индикатор |
1 |
|
|
6 |
Зажимной патрон |
1 |
|
|
7 |
Стружкоудалитель цепного типа |
1 |
|
|
8 |
Осветительный прибор |
1 |
|
|
9 |
Набор инструментов |
1 |
Набор шестигранных ключей |
|
10 |
Комплект документации |
1 |
|
|
11 |
Упаковочный лист |
1 |
|
|
12 |
Сертификат соответствия |
1 |
|
|
13 |
Руководство по эксплуатации на механические узлы |
|
|
|
14 |
Руководство по эксплуатации на электронные компоненты |
|
|
|
15 |
Схема электрическая принципиальная |
|
|
|
16 |
Руководство пользователя для системы ЧПУ |
|
|
|
17 |
Сведения об аутсорсинговых деталях |
|
|
Бренды и производители
|
№ |
НАИМЕНОВАНИЕ |
ПРОИЗВОДИТЕЛЬ |
|
1 |
Система ЧПУ 0i TF |
FANUC |
|
Двигатель шпинделя |
FANUC |
|
|
Двигатель и осевые приводы X/Z |
FANUC |
|
|
2 |
Винтовой стержень |
PMI/HIWIN |
|
3 |
Опорный подшипник винта |
Япония |
|
4 |
Роликовая линейная направляющая |
SCHNEEBERGER |
|
5 |
Подшипник шпинделя |
Япония |
|
6 |
Гидравлическая система |
Тайвань |
|
7 |
Редуктор |
Тайвань |
|
8 |
Система вентиляции |
Tongfei |
|
9 |
Основные компоненты системы смазки |
Тайвань |
|
10 |
Пневматические компоненты |
Тайвань |
|
11 |
Основные электронные компоненты |
SCHNEIDER |
|
12 |
Приводная револьверная головка |
Тайвань |
|
13 |
Зажимной патрон |
Тайвань |
|
14 |
Твердые кулачки |
Китай |
|
15 |
Мягкие кулачки |
Китай |
|
16 |
Держатель инструмента |
SEKIRUS |
