Портальный обрабатывающий фрезерный центр ЧПУ SEKIRUS P4040M-SGMF3216
SEKIRUS - только надежные машины с 2017 года
Эффективные решения для производства
Сервисная служба 24/7
Гарантия производителя и постгарантийная поддержка
Обучение Вашего персонала работе на станках
Удобные способы финансирования, лизинг, рассрочка
Портальные многоцелевые станки с ЧПУ находят широкое применение в авиационной и автомобильной промышленностях, при производстве прецизионных пресс-форм для различных целей и во многих других областях: инструментальной, станкостроительной, энергетической и других отраслях промышленности.
Высокопроизводительные станки SEKIRUS обладают превосходными механическими характеристиками и оснащены интуитивно-понятным программным интерфейсом. Многочисленные преимущества наших обрабатывающих центров способны удовлетворить ваши любые, даже самые завышенные производственные требования.

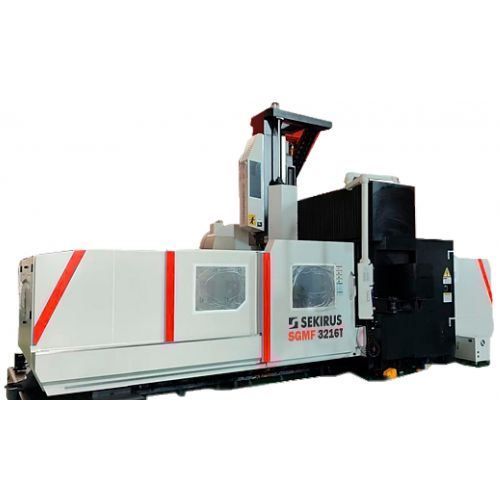

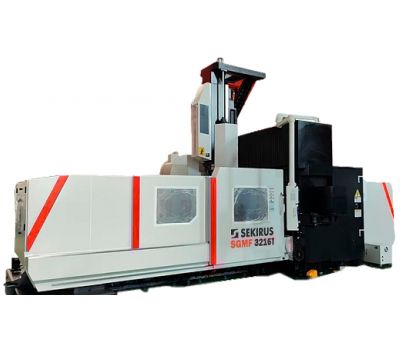

Портальный обрабатывающий фрезерный центр ЧПУ SEKIRUS P4040M-SGMF3216 с ЧПУ с габаритами 8150×4000×4600 мм и весом 24 000 кг предназначен для обработки деталей максимальных размеров 3200 мм х 1400 мм и весом до 14 000 кг
Благодаря массе 14 000 кг станок обеспечивает постоянную точность и эффективное гашение вибраций во время работы, позволяет выдерживать высокие нагрузки.
Особенности данной серии станков:
-
Интегрированная конструкция портальной балки обеспечивает повышенную жесткость станка;
-
Механизм охлаждения колпачковых гаек (опционально) эффективно подавляет распространение тепла на скользящий шток;
-
Облегченная конструкция узлов станка обеспечивает высокую динамику каждой оси;
-
Высокопроизводительный шпиндель удовлетворяет самым разнообразным технологическим требованиям;
-
Двухканальные модели могут обеспечить полный диапазон обработки для сложных деталей, требующих резки при большом крутящем моменте.
Технические характеристики
|
|
ЗНАЧЕНИЕ |
|
|
Рабочий стол |
Размер рабочего стола (Д×Ш) |
3200×1400 мм |
|
Расстояние между портальными стойками |
1600 мм |
|
|
Максимально допустимая нагрузка |
14000 кг |
|
|
Ширина Т-слота |
9-22×155 мм |
|
|
Диапазон обработки |
Диапазон хода по оси Х |
3000 мм |
|
Диапазон хода по оси Y |
1600 мм |
|
|
Диапазон хода по оси Z |
900 мм |
|
|
Расстояние от торца шпинделя до поверхности рабочего стола |
150 – 1050 мм |
|
|
Шпиндель |
Тип конуса |
BT50 |
|
Скорость вращения |
10–6000 об/мин |
|
|
Скорость быстрого перемещения по осям X/Y/Z |
12/12/10 м/мин |
|
|
Система ЧПУ |
FANUC 0i MF PLUS 5 |
|
|
Двигатель |
Шпиндельный двигатель |
βiIP30 |
|
Мощность двигателя |
15/18,5 кВт |
|
|
Сервопривод |
Привод оси Х |
Βis40 |
|
Привод оси Y |
Βis40 |
|
|
Привод оси Z |
Βis40B |
|
|
Трансмиссия |
Роликовые рельсовые направляющие X/Y |
2-55# |
|
Направляющая оси Z |
В корпусе |
|
|
Спецификация направляющих винтов X/Y/Z |
63/63/50 |
|
|
Габаритные размеры |
8150×4000×4600 мм |
|
|
Приблизительный вес |
24 т |
|
Комплект поставки
|
№ |
НАИМЕНОВАНИЕ |
КОЛ-ВО |
ПРИМЕЧАНИЯ |
|
1 |
Система ЧПУ FANUC Oi-MF PLUS 5 |
1 |
|
|
2 |
Портативный пульт управления |
1 |
|
|
3 |
Радиатор |
1 |
|
|
4 |
Автоматическая система смазки |
1 |
|
|
5 |
Трехцветный световой индикатор |
1 |
|
|
6 |
Система охлаждения шпинделя |
1 |
|
|
7 |
Цепной стружкоудалитель |
1 |
|
|
8 |
Осветительный прибор |
1 |
|
|
9 |
Набор инструментов |
1 |
Комплект шестигранных ключей |
|
10 |
Документация на станок |
1 |
|
|
11 |
Упаковочный лист |
1 |
|
|
12 |
Сертификат соответствия |
1 |
|
|
13 |
Руководство по эксплуатации на механические узлы |
|
|
|
14 |
Руководство по эксплуатации на электронные компоненты |
|
|
|
15 |
Схема электрическая принципиальная |
|
|
|
16 |
Руководство пользователя для системы ЧПУ |
|
|
|
17 |
Сведения об аутсорсинговых деталях |
|
|
Производители компонентов
|
1 |
Система ЧПУ 0i MF PLUS 5 |
FANUC |
|
|
Шпиндельный двигатель |
FANUC |
|
|
|
Приводная система (X/Y/Z) |
FANUC |
|
|
|
2 |
Ходовой винт ШВП |
PMI/HIWIN |
|
|
3 |
Шарико-винтовой подшипник |
NSK |
|
|
4 |
Линейные роликовые направляющие |
PMI/HIWIN |
|
|
5 |
Шпиндель |
Тайвань |
|
|
6 |
Ножевой цилиндр (цилиндр под давлением) |
Тайвань |
|
|
7 |
Выравнивающая стопорная гайка |
YINSH |
|
|
8 |
Вентилятор для шкафа автоматики |
TONGFEI |
|
|
9 |
Основные компоненты системы смазки |
Китай |
|
|
10 |
Основные пневматические компоненты |
Тайвань |
|
|
11 |
Основные электронные компоненты |
SCHNEIDER |
|
|
12 |
Муфта |
R+W/KTR |
|
|
13 |
Водяной насос |
Китай |
|
|
14 |
Двухсторонний стружкоудалитель |
Китай |
|
|
15 |
Горизонтальный стружкоудалитель цепного типа |
SEKIRUS |
|
|
16 |
Трехклавишная педаль |
SEKIRUS |
|
|
17 |
Инструментальный магазин (24 поз.) |
OKADA |
|
|
18 |
Смазочно-охлаждающая жидкость |
TONGFEI |
|
