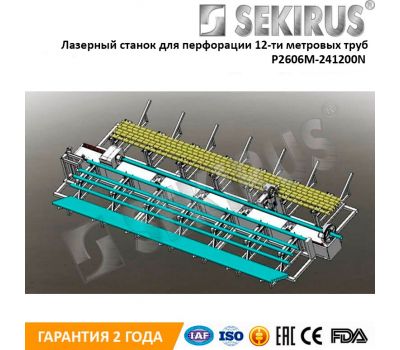

Лазерный станок для перфорации 12-ти метровых труб SEKIRUS P2606M-241200N Raycus 2000 Вт

Обзор станка

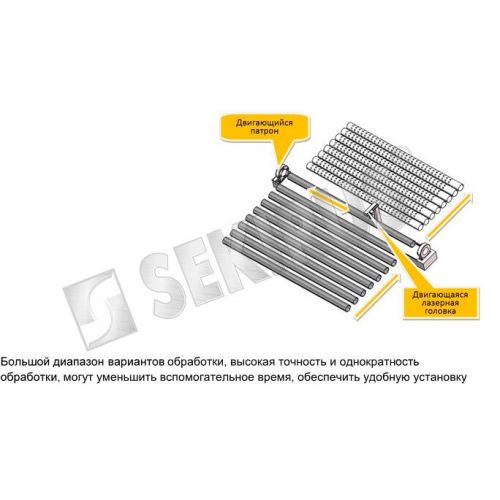

Особенности установки

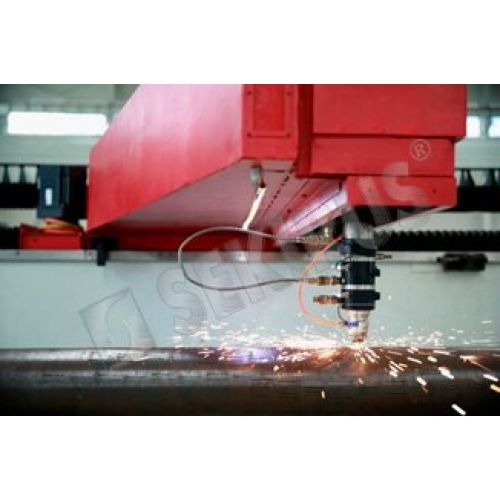

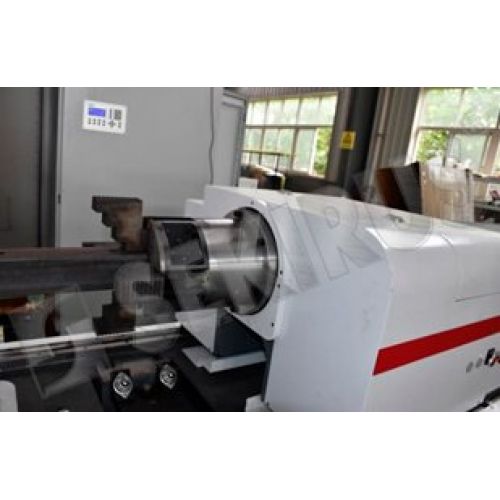

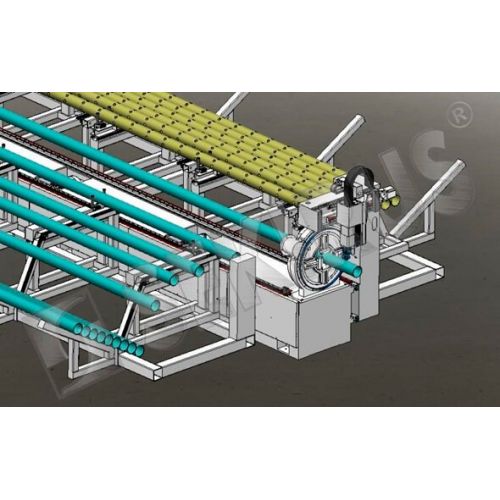

Данная модель лазерного станка предназначена для перфорации и отрезки круглых труб диаметром от 20мм до 220мм, длиной 0,5-12м, массой до 500кг. Машина может оснащается лазерным источником на базе твердотельного волоконного лазера производства ведущих мировых производителей IPG (Россия) или Raycus (Китай). Конструкция рабочей части станка состоит из режущей головки, консольной балки, точной шариковинтовой системы перемещения и устройства смазки зубчатой рейки. У рабочей части станка имеется автоматическое смазочное устройство.Корпус станка представляет собой жесткую сварную листовую конструкцию из стальных листов до 20мм толщиной.Он достаточно статичен, динамичен и термически прочен, что обеспечивает системе хорошие динамические качества. Это обеспечивает следующие преимущества: стабильную производительность, отсутствие деформации при транспортировке, высокую точность работы, удобный монтаж и другие преимущества.Управляемая сервоприводом поперечина имеет длину хода до 1м, балка с лазерной головкой способна перемещаться по всей длине корпуса машины; Машина может оснащаться системой автоматической загрузки/выгрузки труб.Данный станок оснащен вращающейся осью реза, конструкцией с двумя ручными зажимными патронами (опционально могут оснащаться автоматическими пневматическими патронами), что обеспечивает более надежный зажим деталей, большую точность, долгий срок службы, удобный раскрой трубы.
Технические параметры


Тип станка




Профильный











Площадь обработки




12000×240(мм)






Заказная лазерная режущая головка




Raytools (Китай) / Precitec (Германия)






Контрольная система




Tube PRO (Китай)






Операционная система




Windows XP






Дисплей




19-дюймовый ЖКД с интерфейсом манипулятора


«мышь»






Интерфейс




USB, RJ45






Макс. длина трубы




12 м






Диаметр трубы




50~210 мм






Количество прорезей




Любое






Ширина прорези




0,18~6 мм (±0,03 мм)






Тип прорези




Параллельная / Крестообразная / Спиральная / Круглая






Ось приводного механизма X, Y,


Z




Y, Z: Шариковый винт, X: Трансмиссия и эстакада






Ось X




Скорость срабатывания




80 м/мин






Шаг




12000 мм






Погрешность положения




+/-0,05 мм






Повторяемость




0,05 мм






Разрешение




0,001 мм






Ось Y




Скорость срабатывания




30 м/мин






Шаг




1500 мм






Погрешность положения




+/-0,05 мм






Повторяемость




0,05 мм


















Разрешение




0,001 мм










Ось Z




Шаг




600 мм










Разрешение




0,001 мм










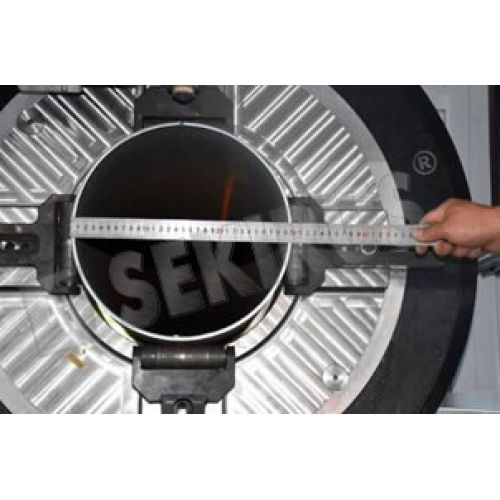

Ось A




Площадь




Макс. длина трубы: 12м. Диаметр: 240мм, Вращение: абсолютность.










Погрешность положения




+/-0,05°










Повторяемость




+/-0,01°










Мин. разрешение




0,001°










Скорость вращения




7200°/мин

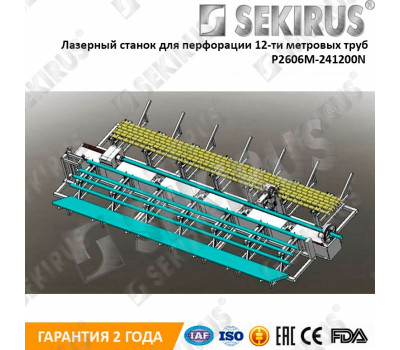

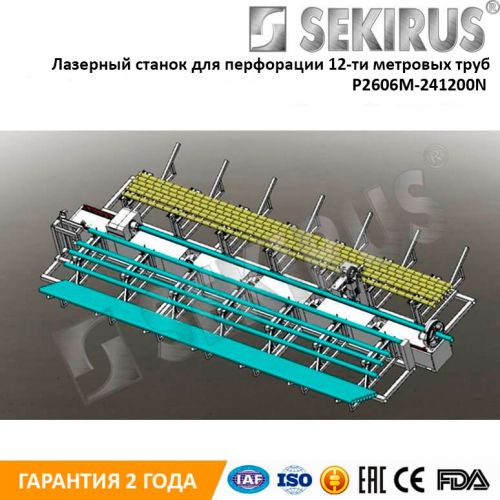

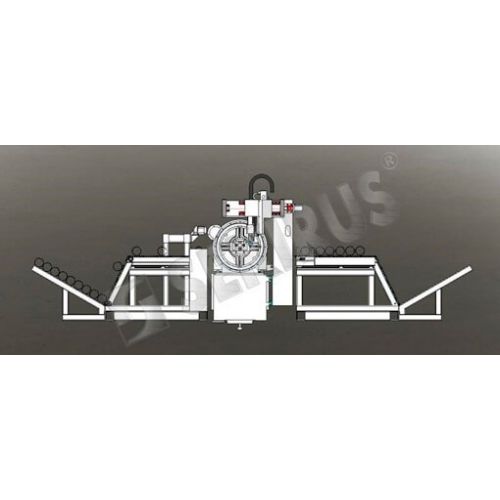

Система автоматической загрузки трубы



Установка лазерной резки может быть укомплектована системой автоматической загрузки трубы, которая позволяет автоматизировать процесс обработки трубы, исключив участие человека в производственном процессе.
Система автозагрузки состоит из:
- приемной полки для загрузки труб; - устройства подачи труб в рабочую зону;
- устройства выгрузки трубы из рабочей зоны;
- приемной полки для готовой продукции.
Использование системы автозагрузки труб позволяет сократить время на загрузку и выгрузку трубы до 25 секунд, при этом для работы машины отпадает необходимость в участии человека и грузоподъемного оборудования

Стойка управления

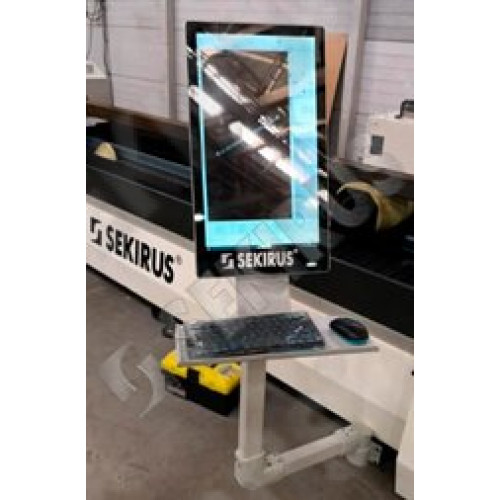

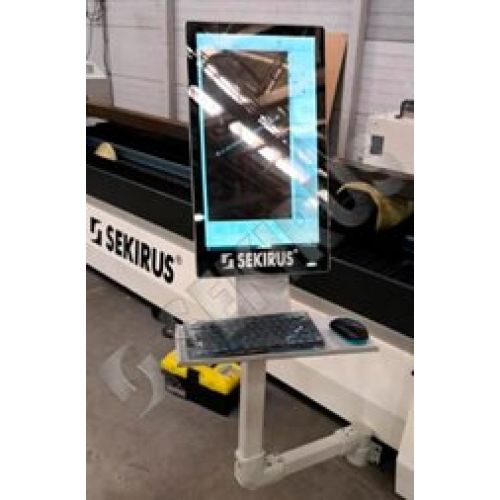

Пульт управления станком выполнен в виде отдельной стойки пылезащищенного исполнения с промышленным сенсорным ЖК‐ дисплеем для индикации рабочих параметров. Все элементы индикации и контроля над системами станка находятся на одном рабочем месте. Такая компоновка позволяет оператору быстро реагировать на возможные сбои и предотвращать их усугубление до возникновения неисправностей. Основные используемые органы управления системой вынесены на лицевую панель стойки, что положительно влияет на организацию рабочего процесса. Стойка ЧПУ оборудована USB разъемами для подключения флэш‐накопителей и загрузки чертежей и программ. На задней панели стойки имеется один LAN разъем для интегрирования станка в общепроизводственную сетевую инфраструктуру.
Базовый комплект поставки


Наименование




Количество




Лазерный станок




1




Лазерный источник




1




Переносной беспроводной пульт управления




1




Система охлаждения вода/воздух (чиллер)




1




Виброопоры




Комплект




Система дымоудаления зональная




1




Гофрошланг, D=200, длина 2 м.




2




Система управления подачей газов 2-х канальная




1




Автоматическая централизованная система смазки




1




Силовой кабель




1




Силиконовые трубки




1




Стартовый комплект ЗИП (комплект ключей, болты, гайки,




1




Программное обеспечение Tube Pro




1

Волоконный лазерный источник	Raycus
Максимальная мощность лазерного излучателя	6000Вт
Мощность лазера	2000 Вт
Рабочее поле	12000×240 мм
Страна	Китай
Тип	Лазерный труборез
Толщина резки	0,18~6 мм (±0,03 мм)
